此过程假定您只卸下一个 CPU-I/O 存储模块，并且另一个存储模块正在运行。如果卸下系统中的两个 CPU-I/O 存储模块，则必须在执行此过程之前关闭系统。
 Image Modified
|  Image Modified
| 通知：为避免人身伤害或系统损坏，需要两个人更换外壳。 |
1. | 在继续操作之前，请验证存储模块是否脱机。如有必要，请使用系统管理软件使盘柜脱机。 |

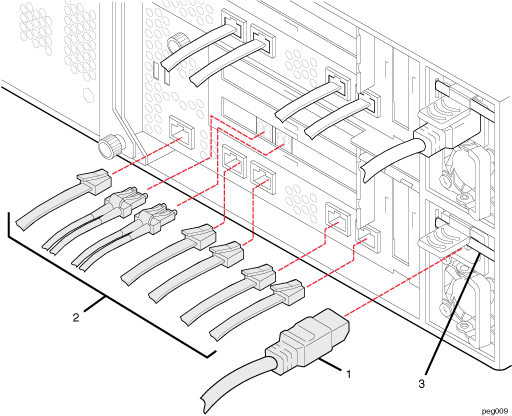

图 5-3。断开 CPU-I/O 存储模块的连接

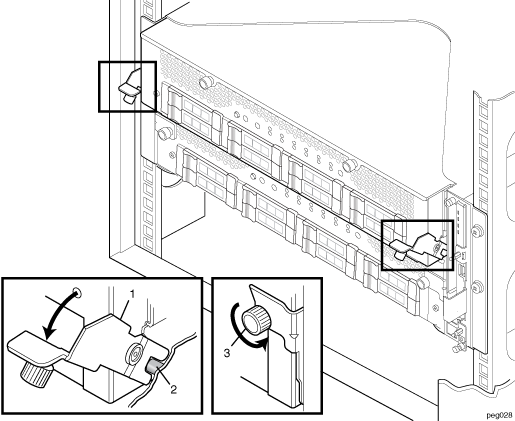

5. | 拧松盘柜前部释放拉杆（图 1 中的第 3 号）上的固定指旋螺钉（图 5-4 中的第 3 号）。 |

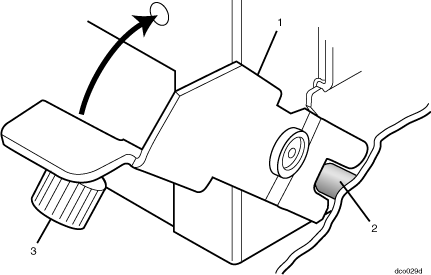

6. | 向下拉两个释放拉杆，使其与定位销（编号 2）松开，并从导轨上松开存储模块。将存储模块从插槽中拉出几英寸。 |

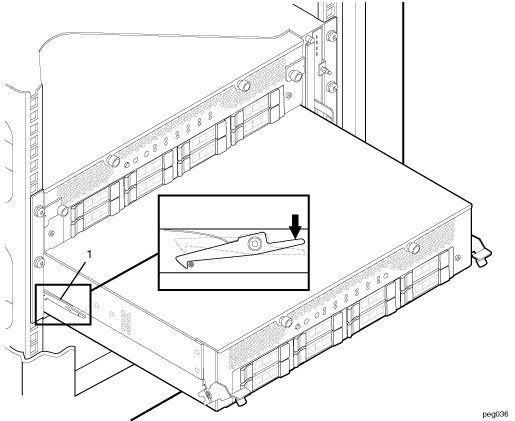

7. | 每侧有一个人支撑外壳，将其直接拉出，直到其左侧的安全杆（图 5-5 中的数字 1）将其停止。向下推拉杆的前端以将其松开。 |
8. | 每个人都拿着外壳的一侧，将外壳笔直拉出，并将其放在平坦、稳定的表面上。 |
9. | 如果要将 CPU-I/O 存储模块更换为新存储模块，请将内部磁盘驱动器和全高或半高PCIe 适配器从旧存储模块转移到新存储模块。 |
| | Image Modified | Image Modified | 笔记： |
| 1. | 更换的存储模块将包含与要更换的存储模块相同的 CPU 和内存配置。将处理器或内存模块退回给Stratus 或供应商时，请勿将其从机箱中取出。 |
|
|
| 2. | 从旧存储模块中卸下磁盘驱动器之前，请在每个驱动器的挡板上标记驱动器，以确保可以按正确的顺序更换它们。每个磁盘的数字插槽名称都标在驱动器托架的前面。 |
从旧的 CPU-I/O 盘柜中卸下组件后，将其放在一边重新打包。请参阅
重新打包 CRU。更换 CPU-I/O 存储模块Image Modified | Image Modified | 笔记： |
| |
|
|
| 1. | 如果更换两个 CPU-I/O 盘柜，请注意，第一个完成通电的 CPU-I/O 盘柜是主（启动）或活动盘柜：其主 LED 将亮起。 |
|
|
| 2. | 每个 CPU-I/O 存储模块都是相同的（可能安装的单个磁带控制器除外），并且可能占用两个存储模块插槽中的任何一个。 |
Image Modified | Image Modified | 通知：为避免人身伤害或系统损坏，需要两个人更换外壳。 |

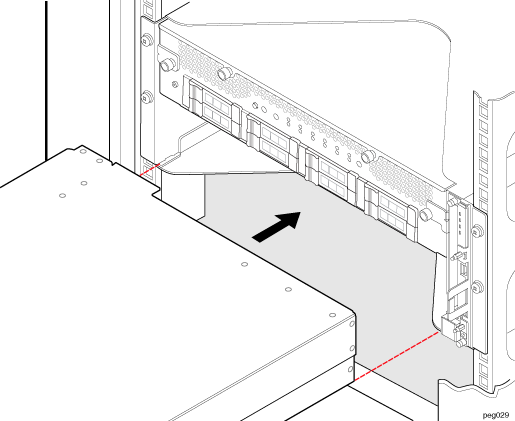

1. | 每侧有一个人支撑存储模块，将存储模块的后端与两侧的相应导轨对齐（图 5-6）。保持机箱水平。 |
2. | 在释放拉杆处于打开位置（拉杆前端向下推）的情况下，将存储模块几乎完全滑入其开口。 |
3. | 将释放拉杆的下端（图 5-7 中的数字 1）放在定位销（数字 2）的内边缘上，然后将释放拉杆推入完全关闭位置以将存储模块推入到位。 |
Image Modified | Image Modified | 通知：在拧紧指旋螺钉之前，确保将释放拉杆与系统前面齐平;否则，指旋螺钉螺纹将被剥落。当您将释放杆按到完全关闭的位置时，您应该会感觉到两点阻力。 |
4. | 拧紧两个固定指旋螺钉（编号 3），将盘柜牢固地锁定到底板上。 |
5. | 连接电源线（图 5-3 中的数字 1），提起电源线锁定杆（图 5-3 中的数字3）将电源线移动到位。如果另一个机柜正在运行，则盘柜将恢复服务。 |
如果关闭系统，请
将其恢复运行。
Image Modified | Image Modified | 通知：将电源线插入 CPU-I/O 盘柜时，其绿色"可安全拉动"LED 将闪烁约 30 秒，同时其集成 BMC 正在同步。在此过程中，请勿卸下存储模块。如果 LED 持续闪烁几分钟，请联系 CAC 或您授权的 Stratus 服务代表。 |
Image Modified | Image Modified |
| | | | |
|
|
|
|
| 1. | 将盘柜恢复服务时，它会将自身与活动盘柜重新同步，以使系统恢复双工操作。在重新同步的第一部分，即掉电期，系统性能可能会在几分钟内缓慢。掉电后，系统将进入中断期几秒钟，在此期间系统活动将停止，包括 vMotion®迁移和网络连接。 |
| | |
|
|
|
| 2. | 如果在基于 Windows 的系统上启用了 Hyper-V，则没有掉电期，所有重新同步都在中断期间执行。 |
| |
